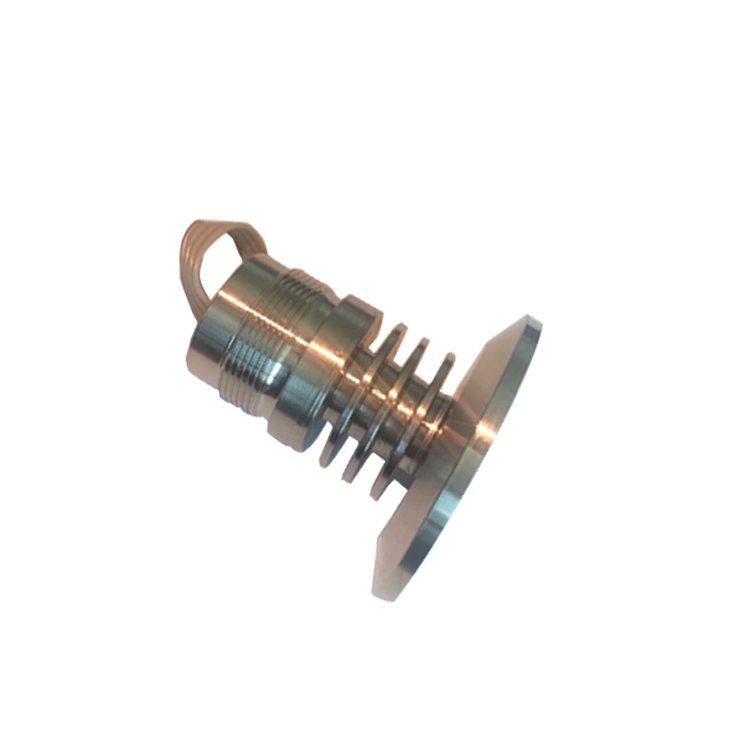

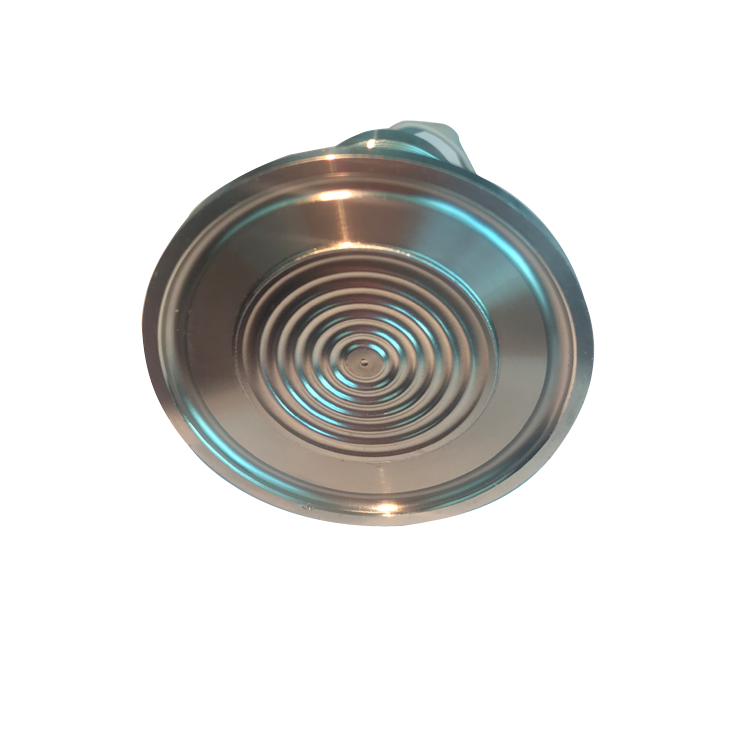

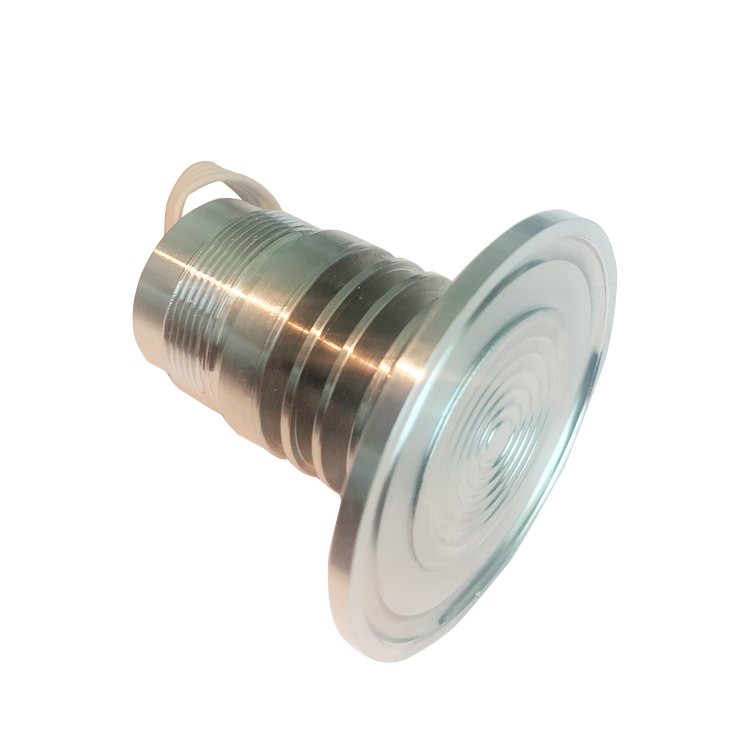

卡盘压力传感器

STB28系列是基于MEMS（微机电系统）技术的硅压阻式传感器，是一款高稳定性、高精度的OEM压力测量芯体。该系列产品采用国际知名厂商的压力芯片封装而成，前端用2英寸卡箍接头，外界压力通过316L不锈钢膜片及内部灌充硅油传递到敏感元件上，能够用于测量所有与316L不锈钢兼容的压力介质。每个传感器在出厂前都进行了严格的零点和满度温度补偿，保证了在复杂环境下的测量精度。产品特点:高稳定性高精度适用于中小压力（0-40kPa…2.5MPa）宽温度补偿范围可以测量腐蚀性介质（与316L兼容）标准化封装尺寸典型输出：0-100mV

产品详情

参数		最小值	典型值	最大值
精度（%FS）
非线性¹	40kPa		±0.20	±0.30
	＞40kPa		±0.10	±0.20
迟滞²			±0.05	±0.10
重复性³			±0.05	±0.10
输出（mV）
零点输出		-2	±1	2
满量程输出（FS)		70		150
温度特性
工作温度（℃）		-40		125
补偿温度（℃）	40kPa	0		50
	≥100kPa	-10		70
零点温度误差（%FS)⁴			±0.75	±1.0
满量程温度误差（%FS）⁴			±0.75	±1.0
温度迟滞（%FS)⁵			0.1
长期稳定性（±%FS/年）
零点			0.1
满量程			0.1
供电电流（mA）		0.5	1.5	2
输入阻抗（kΩ）		2.0	2.5	3
输出阻抗（kΩ）		2.5	3.0	3.7
输出负载电阻（MΩ）⁶		5
绝缘电阻（MΩ/100V）⁷		100

压力量程		0-40kPa……2.5MPa（详见选型表）
压力过载		2倍
压力介质		与316L不锈钢兼容的液体、气体和蒸汽
