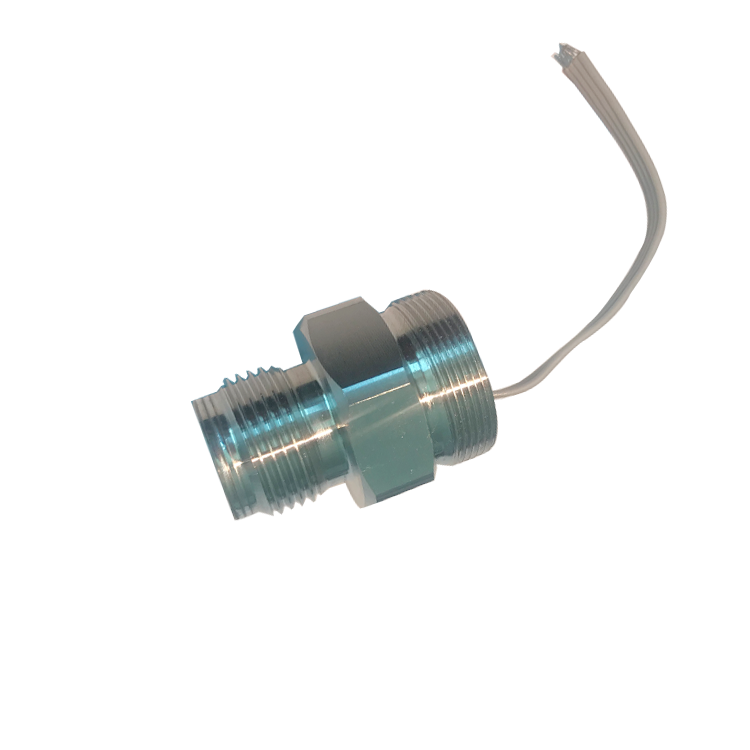

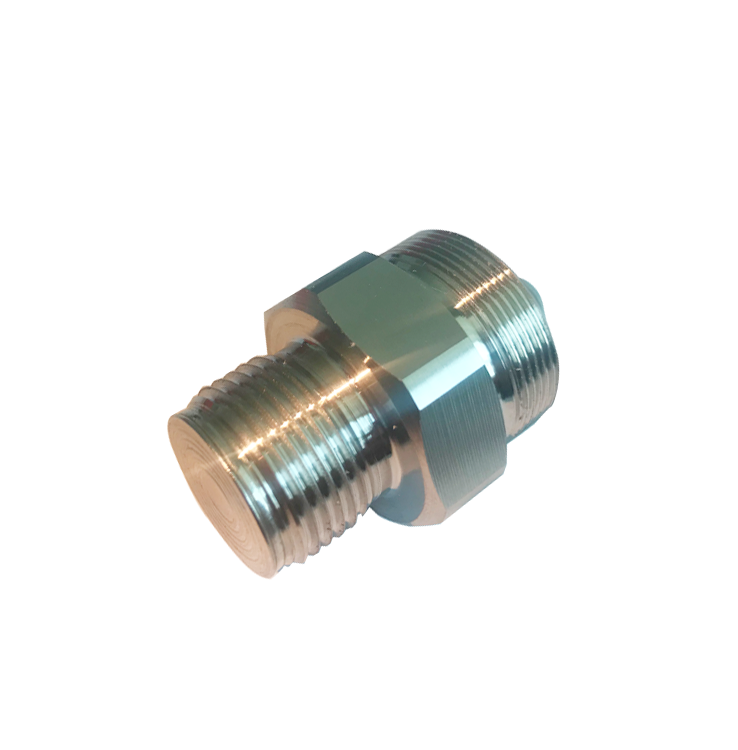

STB23系列是基于STB13系列开发的一款纯平膜产品（前端无焊接环），该产品是MEMS（微机电系统）技术的硅压阻式传感器，是一款高稳定性、高精度的OEM压力测量芯体。该系列产品采用国际知名厂商的压力芯片封装而成，外界压力通过316L不锈钢膜片及内部灌充硅油传递到敏感元件上。该芯体与不锈钢316L材料的M20X1.5mm或G1/2螺纹头焊接为一体，感受压力的膜片置于基座前端。每个传感器在出厂前都进行了严格的零点和满度温度补偿，保证了在复杂环境下的测量精度。产品特点:高稳定性高精度适用于中小压力（0-40kPa…4MPa）宽温度补偿范围可以测量腐蚀性介质（与316L兼容）标准化封装尺寸典型输出：0-100mV
参数 | 最小值 | 典型值 | 最大值 | |
精度（%FS） | ||||
非线性1 | 40kPa | ±0.20 | ±0.30 | |
＞40kPa | ±0.10 | ±0.20 | ||
迟滞2 | ±0.05 | ±0.10 | ||
重复性3 | ±0.05 | ±0.10 | ||
输出（mV） | ||||
零点输出 | -5 | ±1 | 5 | |
满量程输出（FS） | 70 | |||
温度特性 | ||||
工作温度（℃） | -40 | 125 | ||
补偿温度（℃） | 40kPa | 0 | 50 | |
≥100kPa | -10 | 70 | ||
零点温度误差（%FS）4 | ±0.75 | ±1.0 | ||
满量程温度误差（%FS）4 | ±0.75 | ±1.0 | ||
温度迟滞（%FS）5 | 0.1 | |||
长期稳定性（±%FS/年） | ||||
零点 | 0.1 | |||
满量程 | 0.1 | |||
供电电流（mA） | 0.5 | 1.5 | 2 | |
输入阻抗（kΩ） | 2 | 2.5 | 3 | |
输出阻抗（kΩ） | 2.5 | 3.0 | 3.7 | |
输出负载电阻（MΩ）6 | 5 | |||
绝缘电阻（MΩ/50V）7 | 50 | |||
压力量程 | 0-40kPa……7MPa（详见选型表） | |||
压力过载 | ≤4MPa | 2倍 | ||
7MPa | 1.5倍 | |||
压力介质 | 与316L不锈钢兼容的液体、气体和蒸汽 | |||
